萬(wàn)能材料試驗(yàn)機(jī)可以做哪些拉力測(cè)試項(xiàng)目？
來(lái)源：天氏庫(kù)力 發(fā)布日期
2026-06-15 瀏覽：
萬(wàn)能材料試驗(yàn)機(jī)可以做哪些拉力測(cè)試項(xiàng)目？
在材料力學(xué)性能測(cè)試領(lǐng)域，萬(wàn)能材料試驗(yàn)機(jī)無(wú)疑是最核心的設(shè)備之一。無(wú)論是金屬、塑料、橡膠、紡織品，還是復(fù)合材料，它的身影幾乎遍布所有與“強(qiáng)度”相關(guān)的質(zhì)檢場(chǎng)景。但很多人對(duì)它的理解停留在“拉斷為止”這個(gè)層面。那么，萬(wàn)能材料試驗(yàn)機(jī)具體可以做哪些拉力測(cè)試項(xiàng)目？不同項(xiàng)目之間對(duì)夾具、傳感器和測(cè)試標(biāo)準(zhǔn)的要求有何不同？
一、基礎(chǔ)力學(xué)性能類(lèi)測(cè)試
這類(lèi)測(cè)試是萬(wàn)能材料試驗(yàn)機(jī)最常規(guī)的應(yīng)用，幾乎每個(gè)材料實(shí)驗(yàn)室都會(huì)涉及。
1. 抗拉強(qiáng)度與斷裂強(qiáng)度測(cè)試
這是最經(jīng)典的測(cè)試項(xiàng)目。簡(jiǎn)單來(lái)說(shuō)，就是對(duì)試樣施加軸向拉伸載荷，直到材料發(fā)生斷裂。試驗(yàn)機(jī)記錄下整個(gè)過(guò)程中的力-位移曲線，從中計(jì)算出屈服強(qiáng)度、抗拉強(qiáng)度、斷裂伸長(zhǎng)率等關(guān)鍵指標(biāo)。
一個(gè)容易被忽略的細(xì)節(jié)是：不同材料對(duì)試樣制備的要求差異巨大。比如金屬材料（如Q235鋼）需要按照GB/T 228.1-2010標(biāo)準(zhǔn)加工成啞鈴狀或矩形試樣，表面粗糙度通常要求Ra≤0.8μm；而塑料試樣（如ABS、PC）則更容易受到注塑殘余應(yīng)力的影響，測(cè)試前建議做退火處理。
根據(jù)2023年國(guó)內(nèi)第三方檢測(cè)機(jī)構(gòu)的統(tǒng)計(jì)，在所有送檢的拉伸測(cè)試樣品中，約18%的“不合格”結(jié)果其實(shí)是由于試樣加工精度不達(dá)標(biāo)造成的，而非材料本身問(wèn)題。
2. 屈服強(qiáng)度測(cè)試（上下屈服點(diǎn)識(shí)別）
對(duì)于有明顯屈服現(xiàn)象的材料（如低碳鋼、部分鋁合金），測(cè)試系統(tǒng)需要準(zhǔn)確區(qū)分上屈服點(diǎn)和下屈服點(diǎn)。上屈服點(diǎn)對(duì)應(yīng)材料開(kāi)始發(fā)生塑性變形的瞬間，之后應(yīng)力會(huì)小幅回落至下屈服點(diǎn)，然后進(jìn)入均勻塑性變形階段。
這里有一個(gè)實(shí)操層面的建議：很多中低端試驗(yàn)機(jī)在自動(dòng)判讀屈服點(diǎn)時(shí)誤差較大，尤其是當(dāng)曲線平臺(tái)不夠平坦時(shí)。如果你的材料屈服平臺(tái)不明顯（比如某些冷軋鋼板），建議改用“偏移法”（通常是0.2%非比例延伸強(qiáng)度Rp0.2）作為判定依據(jù)，這在ISO 6892-1和ASTM E8標(biāo)準(zhǔn)中都有明確說(shuō)明。
二、特定材料專(zhuān)用測(cè)試項(xiàng)目
不同材料在拉伸狀態(tài)下的失效模式完全不同，因此測(cè)試項(xiàng)目也各有側(cè)重。
3. 紡織品與織物的斷裂強(qiáng)力與斷裂伸長(zhǎng)
紡織材料的拉伸測(cè)試與金屬或塑料有很大區(qū)別。織物在受力時(shí)會(huì)發(fā)生紗線滑移、纖維重排，甚至出現(xiàn)“頸縮”現(xiàn)象。常用的測(cè)試標(biāo)準(zhǔn)包括GB/T 3923.1（條樣法）和GB/T 3923.2（抓樣法）。
一個(gè)行業(yè)內(nèi)普遍存在的困惑是：同樣的面料，條樣法測(cè)出的斷裂強(qiáng)力通常比抓樣法低15%~25%。這不是設(shè)備問(wèn)題，而是兩種方法的夾持方式不同——抓樣法只夾持試樣寬度的一部分，允許試樣邊緣自由收縮，更接近實(shí)際穿著狀態(tài)。所以選擇哪種方法，取決于你的最終用途。
2024年某電商平臺(tái)的運(yùn)動(dòng)服裝抽檢數(shù)據(jù)顯示，超過(guò)30%的“抗撕裂”宣傳與實(shí)際測(cè)試結(jié)果不符，其中大部分問(wèn)題出現(xiàn)在接縫滑移測(cè)試而非面料本身的斷裂強(qiáng)力上。
4. 橡膠與彈性體的定伸應(yīng)力與扯斷永久變形
橡膠材料的拉伸測(cè)試需要特別注意兩個(gè)問(wèn)題：一是夾持端的應(yīng)力集中，二是應(yīng)變測(cè)量方式。由于橡膠在拉伸時(shí)會(huì)發(fā)生顯著的大變形（伸長(zhǎng)率可達(dá)300%~800%），傳統(tǒng)接觸式引伸計(jì)很容易打滑或損壞試樣。目前的行業(yè)主流方案是非接觸式視頻引伸計(jì)或激光引伸計(jì)。
定伸應(yīng)力測(cè)試（如100%定伸、300%定伸）用于評(píng)價(jià)橡膠在特定伸長(zhǎng)率下的抵抗能力，這對(duì)輪胎、密封圈等產(chǎn)品的配方設(shè)計(jì)至關(guān)重要。而扯斷永久變形測(cè)試則反映材料回彈能力——試樣被拉斷后靜置一段時(shí)間，測(cè)量標(biāo)記點(diǎn)之間的殘余變形比例。按照GB/T 528標(biāo)準(zhǔn)，這個(gè)靜置時(shí)間通常是3分鐘。

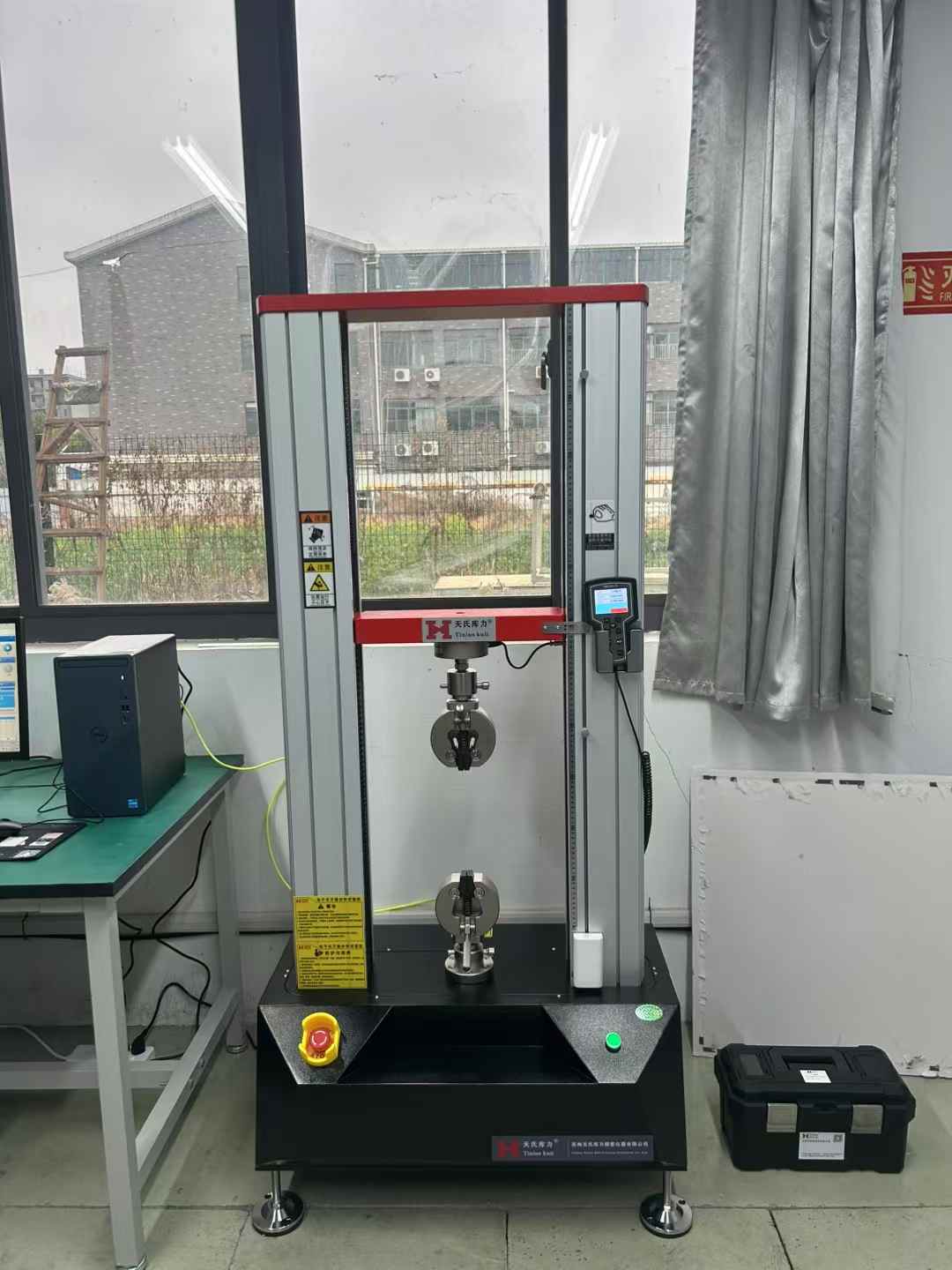

萬(wàn)能材料試驗(yàn)機(jī)10KN示意圖

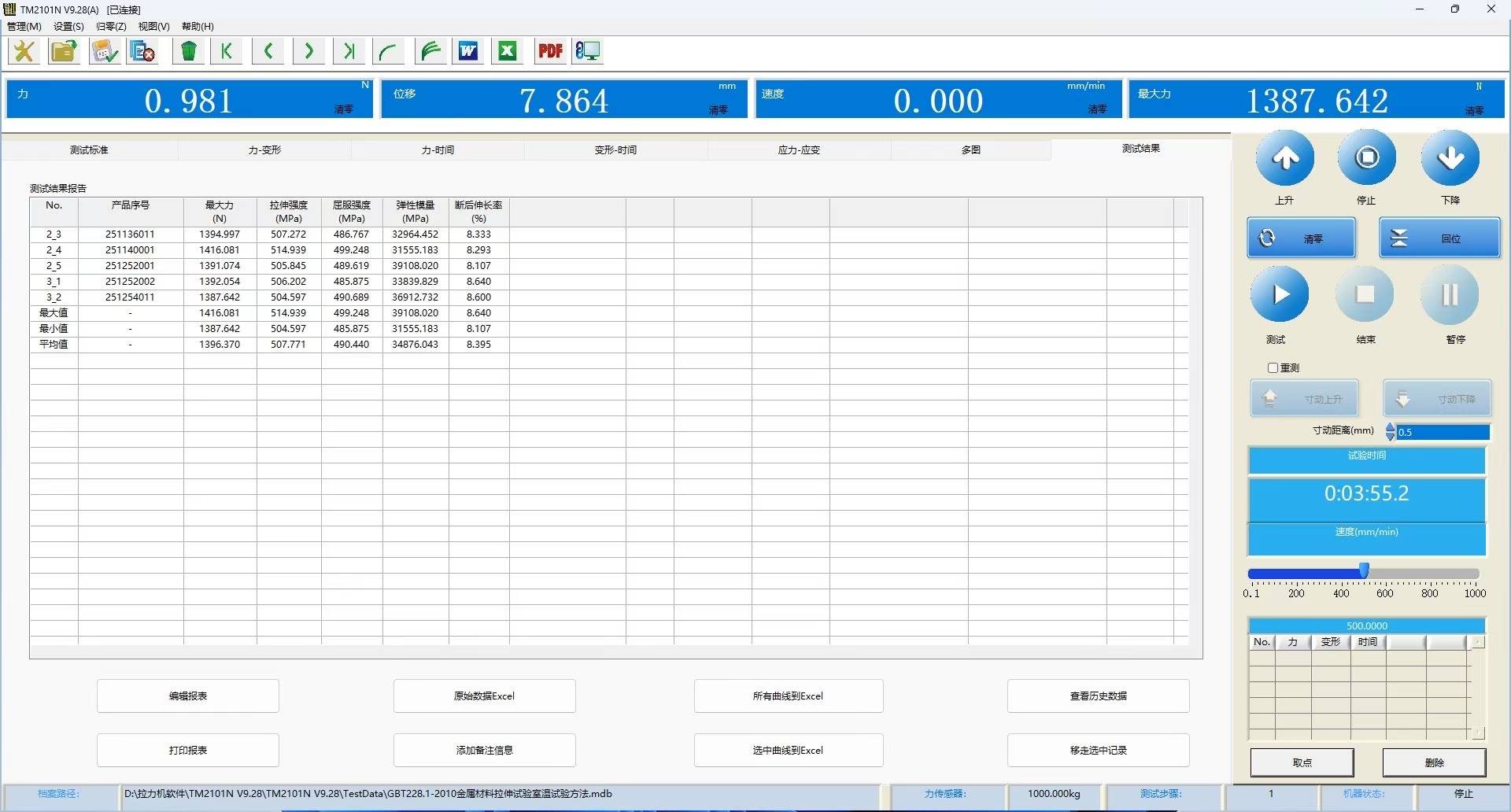

金屬材料 拉伸 屈服 測(cè)試界面

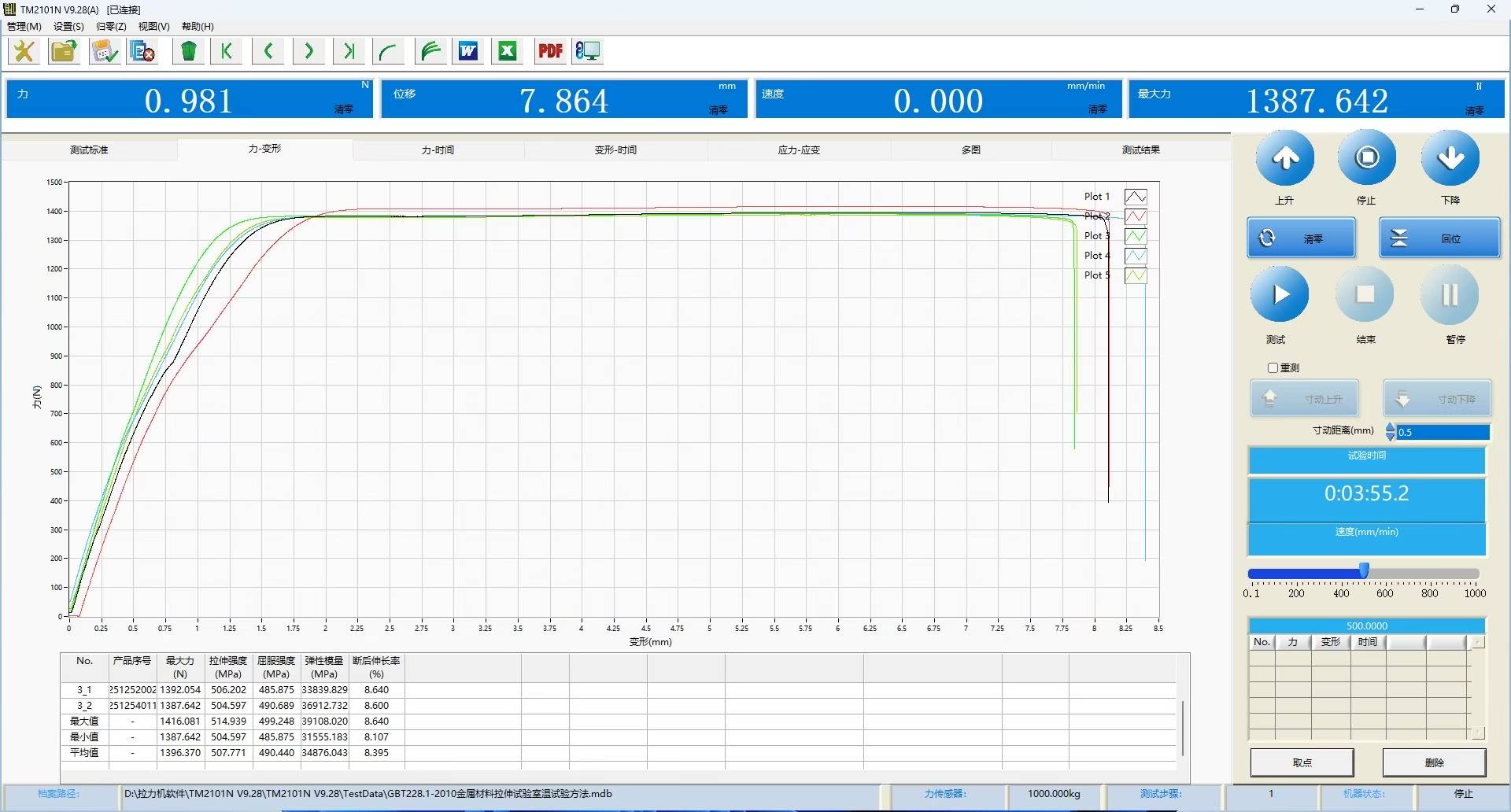

金屬材料 拉伸 屈服 測(cè)試界面
三、結(jié)合與連接類(lèi)測(cè)試
這類(lèi)測(cè)試關(guān)注的不是材料本身，而是連接結(jié)構(gòu)或異種材料界面的強(qiáng)度。
5. 剝離強(qiáng)度測(cè)試（T型剝離、180°剝離）
剝離測(cè)試廣泛應(yīng)用于膠粘劑、復(fù)合膜、撓性覆銅板、醫(yī)用敷料等行業(yè)。常見(jiàn)的兩種方式：T型剝離（試樣兩端呈180°展開(kāi)）和180°剝離（其中一層被固定在剛性平臺(tái)上）。
一個(gè)實(shí)際案例：某軟包裝企業(yè)在生產(chǎn)復(fù)合膜時(shí)發(fā)現(xiàn)成品熱封強(qiáng)度不穩(wěn)定，時(shí)高時(shí)低。排查了熱封溫度、壓力、時(shí)間后仍未解決。最后用試驗(yàn)機(jī)做T型剝離測(cè)試時(shí)注意到，剝離過(guò)程中力值曲線出現(xiàn)周期性抖動(dòng)——原因是復(fù)合層的膠水涂布不均勻，導(dǎo)致部分區(qū)域根本沒(méi)有粘接。這個(gè)案例說(shuō)明，剝離測(cè)試不僅要看平均值，還要關(guān)注曲線的“峰谷形態(tài)”。
行業(yè)數(shù)據(jù)顯示，在軟包裝行業(yè)的客訴問(wèn)題中，熱封強(qiáng)度不足和剝離強(qiáng)度不達(dá)標(biāo)合計(jì)占比超過(guò)45%，是絕對(duì)的質(zhì)量痛點(diǎn)。
6. 焊接接頭與鉚接接頭的拉伸測(cè)試
對(duì)于焊接結(jié)構(gòu)，常用的測(cè)試項(xiàng)目包括橫向拉伸、縱向拉伸以及十字接頭拉伸。關(guān)鍵點(diǎn)在于：試樣的斷裂位置必須在焊縫以外才算是合格，否則說(shuō)明焊縫強(qiáng)度低于母材。
鉚接或螺栓連接結(jié)構(gòu)的拉伸測(cè)試則略有不同，關(guān)注的是接頭的滑移載荷和極限承載能力。這里的常見(jiàn)誤區(qū)是直接用試驗(yàn)機(jī)的橫梁位移作為變形量——實(shí)際上，夾具和連接件本身的間隙會(huì)顯著影響結(jié)果，建議在接頭兩側(cè)直接安裝位移傳感器。
四、功能性評(píng)價(jià)測(cè)試
這類(lèi)測(cè)試更貼近產(chǎn)品的實(shí)際使用場(chǎng)景，而非單純的材料性能。
7. 抗張強(qiáng)度與環(huán)壓強(qiáng)度（紙品包裝）
在造紙和包裝行業(yè)，拉力測(cè)試同樣不可或缺。抗張強(qiáng)度反映紙張?jiān)谑芾瓡r(shí)的抵抗能力，而環(huán)壓強(qiáng)度（RCT）則用于評(píng)價(jià)瓦楞紙板的邊緣抗壓性能——雖名為“環(huán)壓”，但很多試驗(yàn)機(jī)是通過(guò)拉伸方式間接實(shí)現(xiàn)的。需要注意的一個(gè)細(xì)節(jié)是：紙張的測(cè)試環(huán)境（溫濕度）對(duì)結(jié)果影響極大。按照GB/T 10739標(biāo)準(zhǔn)，測(cè)試前應(yīng)在溫度23±1℃、相對(duì)濕度50±2%的環(huán)境下預(yù)處理至少4小時(shí)。忽略這一步，同一批紙?jiān)诓煌竟?jié)測(cè)出的抗張強(qiáng)度可能相差20%以上。
8. 線材與繩纜的破斷拉力測(cè)試
鋼絲繩、電纜、編織繩等線材類(lèi)產(chǎn)品的拉伸測(cè)試對(duì)夾具的要求極高。傳統(tǒng)楔形夾具在夾持圓形截面試樣時(shí)容易打滑，而如果夾持力過(guò)大又可能導(dǎo)致鉗口處提前斷裂。行業(yè)內(nèi)的成熟方案是使用纏繞式夾具（將試樣在滾筒上纏繞2-3圈）或特殊槽型的楔形夾具。
根據(jù)GB/T 20118-2017標(biāo)準(zhǔn)，鋼絲繩的實(shí)測(cè)破斷拉力應(yīng)不低于公稱(chēng)破斷拉力的95%。實(shí)際檢測(cè)中，約10%~15%的樣品因夾具選擇不當(dāng)而出現(xiàn)“鉗口斷裂”，導(dǎo)致需要重新取樣測(cè)試。
五、幾個(gè)容易被忽視的重要環(huán)節(jié)
聊完了測(cè)試項(xiàng)目，有幾個(gè)和測(cè)試結(jié)果準(zhǔn)確度直接相關(guān)的問(wèn)題值得多說(shuō)兩句。
關(guān)于傳感器量程的匹配：很多實(shí)驗(yàn)室一臺(tái)試驗(yàn)機(jī)包打天下，但這是有代價(jià)的。力傳感器的精度通常在其滿(mǎn)量程的1%~100%范圍內(nèi)最佳。比如一個(gè)100kN的傳感器測(cè)500N的力，誤差可能達(dá)到2%以上。ASTM E4標(biāo)準(zhǔn)建議，測(cè)試力值最好落在傳感器量程的8%~100%之間。如果你既測(cè)鋼材又測(cè)薄膜，兩臺(tái)不同量程的試驗(yàn)機(jī)可能是更好的投資。
關(guān)于測(cè)試速度的選擇：不同標(biāo)準(zhǔn)對(duì)拉伸速度的要求差異很大。金屬通常用應(yīng)變速率控制（例如0.00025/s），而塑料和橡膠多用恒定橫梁速度（例如50mm/min或500mm/min）。速度選錯(cuò)，測(cè)出的斷裂伸長(zhǎng)率可能相差一倍。最簡(jiǎn)單的驗(yàn)證方法是：先按標(biāo)準(zhǔn)速度測(cè)一次，再按兩倍速度測(cè)一次，如果結(jié)果差異超過(guò)5%，說(shuō)明你的材料對(duì)速率敏感，必須嚴(yán)格執(zhí)行標(biāo)準(zhǔn)。
關(guān)于數(shù)據(jù)采樣率的陷阱：對(duì)于脆性材料或快速斷裂的樣品（如鑄鐵、某些玻纖增強(qiáng)塑料），斷裂過(guò)程可能只有幾十毫秒。如果試驗(yàn)機(jī)的采樣率只有100Hz（即每秒記錄100個(gè)數(shù)據(jù)點(diǎn)），那么斷裂段可能只捕捉到2-3個(gè)點(diǎn)，計(jì)算出的斷裂強(qiáng)度誤差極大。目前主流的試驗(yàn)機(jī)采樣率應(yīng)不低于500Hz，高頻測(cè)試推薦1000Hz以上。
總結(jié)
萬(wàn)能材料試驗(yàn)機(jī)能做的拉力測(cè)試項(xiàng)目遠(yuǎn)不止“拉斷”這么簡(jiǎn)單。從基礎(chǔ)的抗拉強(qiáng)度，到特定材料的定伸應(yīng)力、剝離強(qiáng)度、接縫滑移，再到功能性評(píng)價(jià)如紙張環(huán)壓、繩索破斷拉力，每一類(lèi)測(cè)試都有其獨(dú)特的試樣制備要求、夾具選型邏輯和標(biāo)準(zhǔn)依據(jù)。
選擇一個(gè)測(cè)試項(xiàng)目不難，難的是讓測(cè)試結(jié)果真正反映材料的真實(shí)性能，而不是設(shè)備誤差或操作偏差。希望上面這些來(lái)自一線檢測(cè)實(shí)踐的梳理，能幫你少走一些彎路。
推薦閱讀
【本文標(biāo)簽】：萬(wàn)能,材料,試驗(yàn)機(jī),可,以做,哪些,拉力,測(cè)試,項(xiàng)目,萬(wàn)能,
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://m.rwcnc.com/轉(zhuǎn)載請(qǐng)注明出處
