在材料科學與質量控制的領域里，如果只選一臺“萬能”設備，那非萬能試驗機莫屬。從航空航天用的高性能合金，到日常生活中的塑料杯、包裝薄膜，它的身影無處不在。但當我們拋開“拉伸、壓縮、彎曲”這些籠統的標簽，回到一線操作日常時，有兩個最本質的問題便：它究竟是如何測得那些精確到小數點后兩位的力值與變形量的？以及，操作這臺設備，是不是非常簡單？
一、 核心溯源：測力與測形的“雙閉環”邏輯
要理解萬能試驗機的測試原理，不能只看它如何施力，關鍵要看它如何感知與反饋。現代電子萬能試驗機的內核是一個力-變形閉環控制系統。
力的測量：從“彈性元件”到“電信號”的精密翻譯
位于橫梁或底座內的負荷傳感器是整個系統的“神經元”。它內部的核心是一組經過特殊貼片處理的應變片。當試樣受力時，應變片隨之發生微米級的形變，其電阻值產生變化，通過惠斯通電橋將微弱的電壓信號放大。這里有一個容易被忽視的細節：傳感器的量程利用率。根據JJG 475-2008檢定規程，傳感器的有效工作區通常建議在滿量程的20%~80%之間。例如，一個100kN的傳感器去拉一個僅需500N的塑料件，誤差會呈指數級放大——這并非機器不準，而是物理極限。
變形的測量：引伸計，不只是“標尺”
對于金屬拉伸試驗（GB/T 228.1），僅僅依靠橫梁位移來計算應變是業內忌諱的做法，因為機架自身的剛度變形會污染數據。因此，引伸計（如電子引伸計或非接觸式視頻引伸計）直接夾持在試樣標距上，實時追蹤兩根標距線的瞬間分離速度。行業數據顯示，在高強度鋼的斷裂伸長率測試中，使用引伸計與不使用引伸計得到的數據差值可達5%~8%，這直接決定了產品是否能通過驗收標準。

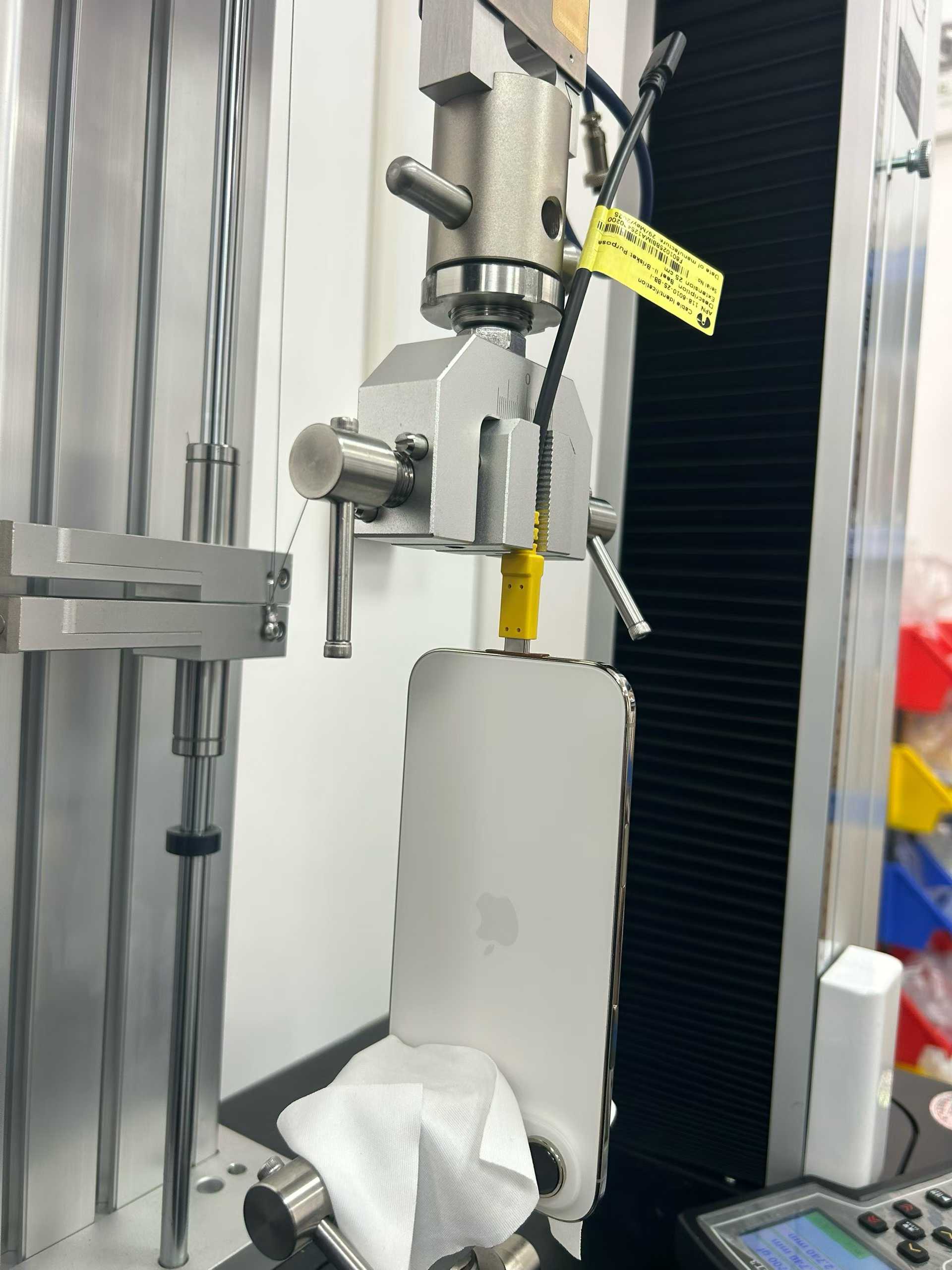

雙柱萬能試驗機加大變形引伸計
雙柱萬能試驗機加大變形引伸計
二、 操作真的“簡單”嗎？
很多人以為萬能試驗機的操作就是“放樣品、點擊開始、出報告”。在設備自動化的今天，執行動作確實簡單，但“簡單”不等于“容錯率高”。
如果把操作流程拆解為“物理操作”與“參數心智”兩個層面，你會發現真正的難點在后半部分。
物理操作層（確實變簡單了）：
現在的主流設備會配備手持遙控器或專業軟件。流程通常是：
根據試樣形狀，選擇對應的楔形夾具或對夾夾具。
輸入試樣尺寸（寬度、厚度、標距）。
點擊“運行”——電機驅動滾珠絲杠轉動，橫梁勻速移動。
參數心智層（決定數據有效性的分水嶺）：
這才是考驗操作者專業功底的地方。以最常見的金屬拉伸為例，GB/T 228.1-2021 明確規定了方法A（應變速率控制） 取代了舊標準的方法B（應力速率控制）。
這意味著，操作者不能只給一個速度值，而需要根據試樣屈服階段的特性，將軟件閉環控制方式切換為“橫梁位移控制”或“引伸計應變控制”。如果不懂“過渡區”的切換邏輯，在屈服平臺上，橫梁的慣性沖擊會導致屈服強度實測值偏高1.5%~3%。這種誤差在材料研發中是致命的。
三、隱秘細節
超過60%的設備故障或異常數據并非源于機器老化，而是源于以下幾個盲區：
夾具的影響大于機器本身：在測試高硬度淬火鋼時，如果夾具齒紋磨損，試樣在夾口處斷裂（無效數據）的概率高達90%。操作流程里如果缺少“每日夾具齒面清潔檢查”這一項，再精密的傳感器也救不了數據。
預緊力：對于塑料、橡膠等低模量材料，夾持時的預緊力（即夾持壓力）會顯著改變試樣的初始截面積。過大的預緊力會將試樣擠薄，導致計算出的抗拉強度異常偏低。經驗豐富的操作員在設置氣動夾具壓力時，會針對不同材質做標記，這屬于“隱性操作經驗”，而非軟件界面的顯式操作。
斷裂敏感度設置：很多新手忽略軟件里的“斷裂檢測閾值”。默認設置下，當力值跌落至峰值力的特定百分比（如60%）時機器才停止。但對于脆性材料（如鑄鐵），斷裂是瞬時的“爆裂”，沖擊振動可能導致傳感器捕捉到負向沖擊，若閾值設置不當，機器可能因誤判而提前停止，導致斷后伸長率數據失真。

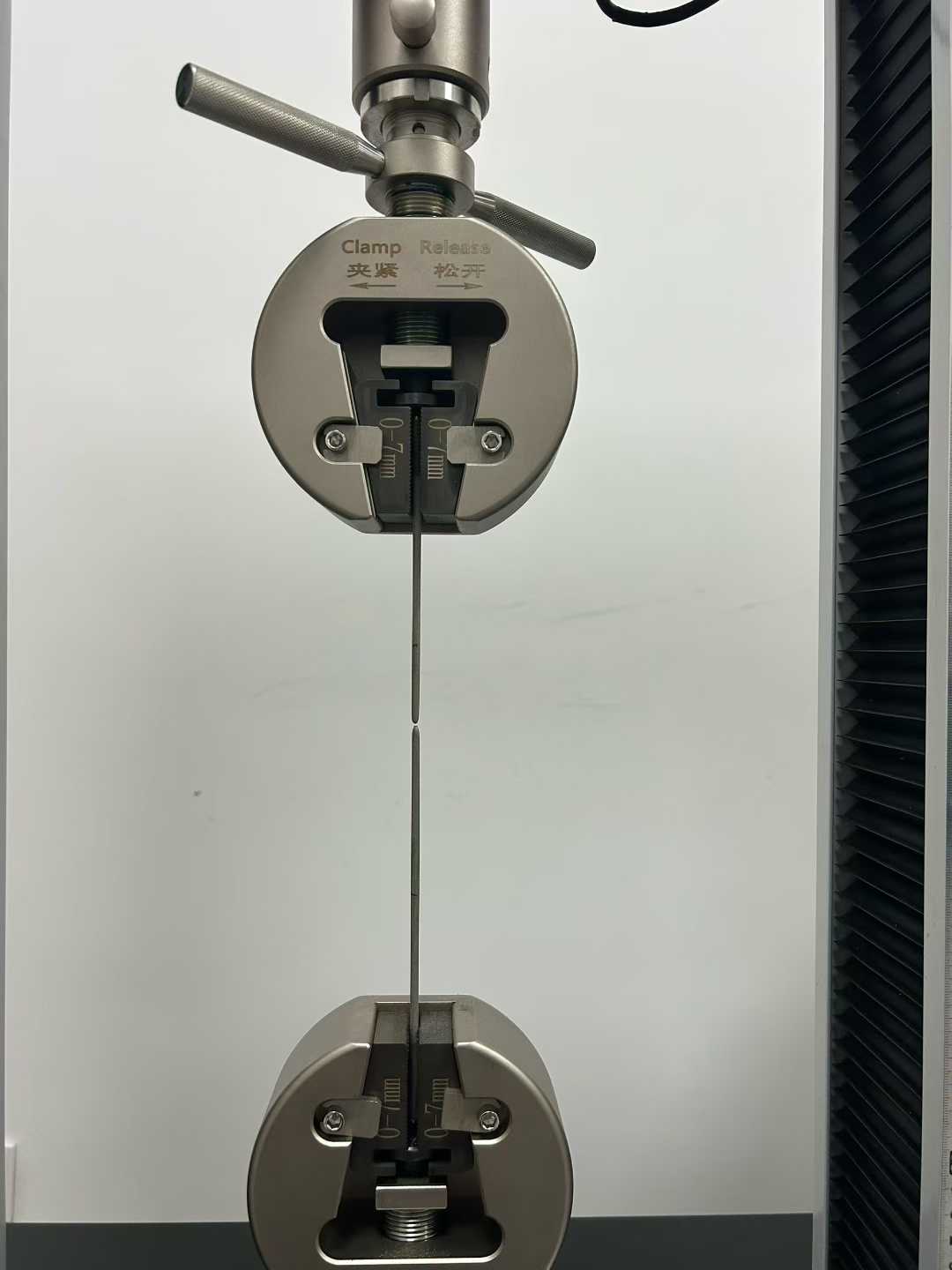

萬能試驗機楔形夾具
四、 實操避坑清單
以下幾點操作習慣或許比閱讀厚厚的技術手冊更有價值：
1.試樣打標距，不能省：即便引伸計自動測量，依然建議用標距打點機手動打點。這不僅是物理標記，更是為了在試樣斷裂后，能夠人工測量斷后伸長率，與設備數據進行交叉校驗。一旦設備引伸計滑移（偶爾會發生），手動數據就是你的“最后防線”。
2.速度切換的“黃金3秒”：在屈服階段結束后，若需切換至橫梁位移控制，建議在軟件中設置平滑過渡函數，避免速度突變產生的“尖峰”載荷。
3.回油與緩沖：對于液壓式萬能試驗機，測試結束后回油時務必緩慢旋轉閥門。急速回油會造成液壓沖擊，不僅損傷精密閥芯，更會導致下鉗口座突然下落，存在安全隱患。“慢回油”是保護設備壽命最經濟的手段。
萬能試驗機的測試原理，本質上是力電耦合與閉環控制的物理實現；而操作流程的“簡單與否”，完全取決于我們將自己定位為“設備操作員”還是“力學性能分析師”。當設備智能化程度越來越高，按按鈕的動作確實簡單到了極致，但對標準的敬畏、對傳感器特性的理解、對試樣夾持狀態的敏銳觀察，這些軟性技能反而變得更加復雜且不可或缺。下次面對一臺陌生的設備時，不妨先問一句：“我知道它要怎么動，但我真的知道它在‘看’什么嗎？” 這才是駕馭這臺“萬能”伙伴的正確姿態。
